A modern PC alaplapi hangrendszere ma már messze nem csak egy „bónusz” funkció: sok felhasználónál ez az elsődleges zenei, játék- és akár félprofi zenei munkára használt hangkimenet. Az elmúlt években a klasszikus Intel HD Audio (Azalia, HDA) busz mellé egyre több gyártó kezdett USB-alapú kodekeket (például Realtek ALC4080/ALC4082) tervezni a lapokra. Ezek 32 bites, akár 384 kHz-es mintavételezésű formátumokat is támogatnak, sőt DSD-lejátszásra is felkészíthetők, ami papíron komoly előrelépés a régebbi, HDA-s ALC1220S-hez képest.

Azonban az, hogy egy USB-s hangkodek mennyire működik jól a gyakorlatban, nagyon erősen függ attól, hogyan épül fel a platform – és itt jön a képbe az Intel és az AMD eltérő megközelítése. A két cég nem csak a CPU-magokban és az iGPU-ban különbözik, hanem abban is, hogyan szervezik a processzor, a chipset és a perifériák közötti adatforgalmat. Ez pedig közvetlenül visszahat a hangrendszer késleltetésére, stabilitására és a hírhedt DPC latency tüskék előfordulására.

Azalia (HDA): az integrált hang „aranykora”

Az Intel „Azalia” néven bevezetett High Definition Audio (HDA) busza a 2000-es évek elején váltotta le az AC’97-et. A cél az volt, hogy az alaplapi hang végre felzárkózzon a különálló hangkártyákhoz: 24 bites felbontás, akár 192 kHz-es mintavételezés, többcsatornás (5.1/7.1) hang, jobb jel–zaj viszony, fejlettebb keverés és több párhuzamos stream támogatása.

Technikailag a HDA egy dedikált, alacsony késleltetésű busz, amely a rendszer és a DAC/ADC között mozgatja az audio adatfolyamokat. A busz sávszélessége bőségesen elég a 24 bit/192 kHz-es PCM streamekhez, és a vezérlési logika is úgy lett kialakítva, hogy a hangadatok minél kevesebb kerülővel, kis jitterrel jussanak el a kodekhez. A Linux világban ezt az ALSA HDA drivercsalád kezeli, a legtöbb Realtek, VIA, IDT stb. kodek támogatása erre épül.

Az Intel platformokon a HDA busz jellemzően a PCH-ból (Platform Controller Hub, azaz a chipset) kerül kivezetésre. AMD-nél ezzel szemben a HDA busz a SoC-on (magán a processzoron) található, nem pedig az FCH-n (Fusion Controller Hub, az AMD chipsetje). Ez nem véletlen, hanem tudatos architekturális döntés, amely szorosan összefügg azzal, milyen buszt használnak a CPU és a chipset összekötésére.

Intel vs. AMD platformfilozófia: PCH-központú vs. SoC-first

Az Intel hagyományosan PCH-központú dizájnt alkalmazott: az asztali CPU elsősorban PCI Express sávokat ad, míg a PCH felel a „platform” jellegű csatlakozásokért – USB, SATA, hálózat, HDA, egyéb I/O. A CPU és a PCH között a DMI (Direct Media Interface) biztosítja az összeköttetést. A modern DMI generációk (pl. DMI 3.0, 4.0) gyakorlatilag PCIe-szerű fizikai réteget használnak, de fölötte egy saját, összetett protokollréteg fut.

Az AMD ezzel szemben „SoC first” stratégiát követ. A modern Ryzen asztali processzorok önmagukban is teljes értékű SoC-ok: nem csak PCIe sávokat adnak, hanem saját USB és SATA vezérlőket is tartalmaznak, illetve itt található a HDA busz is. Az FCH (chipset) inkább kiterjeszti a csatlakozási lehetőségeket – plusz USB, plusz SATA, extra PCIe sávok –, de a „platform szíve” a CPU tokozásán belül van. A CPU és az FCH között AMD-nél szabványos PCI Express alapú kapcsolat működik, nem egy külön, DMI-szerű, QoS-re kihegyezett busz.

Ez a különbség önmagában még nem lenne probléma, de amikor a hang, a háttértár és a hálózat forgalma ugyanazon a linken osztozik, a késleltetés és a prioritáskezelés hirtelen kritikus kérdéssé válik. Itt lép be a képbe a DPC latency.

Mi az a DPC latency, és miért halljuk pattogásként?

A DPC (Deferred Procedure Call) latency tüskék akkor jelentkeznek, amikor egy rosszul optimalizált driver vagy hardverkomponens túl sokáig „fogja” a CPU-t, és ezzel késlelteti más, időkritikus feladatok végrehajtását. A Windows a DPC-ket prioritásos sorokban kezeli; ha egyetlen lassú driver (gyakran hálózati, grafikus vagy energiagazdálkodási komponens) elhúzza a saját DPC-jét, az egész rendszerre kiható szűk keresztmetszetet hoz létre.

Az audiolejátszás különösen érzékeny erre. A hangpuffer adott méretű és adott időközönként kell frissüljön. Ha a DPC-k sorában a hanghoz tartozó megszakítások késve jutnak szóhoz, a puffer kiürül, és a felhasználó recsegést, pattogást, dropoutot hall. Ez Linux alatt is előfordulhat (pl. JACK/PIPEWIRE/ALSA kombinációknál), de a „DPC latency” kifejezés elsősorban a Windows világában honosodott meg.

Képzeljünk el egy rendszert, ahol egy NVMe SSD és egy Wi-Fi 7 adapter is a chipsetre van kötve. Elindítunk egy nagy másolást az NVMe-ről, miközben a Wi-Fi adapter is nagy sebességgel tölt. Ha a HDA vagy az USB-s hangkodek szintén a chipseten lóg, akkor a hanghoz tartozó megszakítások és adatcsomagok ugyanazon a linken próbálnak átjutni, mint a háttértár és a hálózat forgalma. Ha a busz telítődik, vagy egy driver rosszul kezeli a megszakításokat, a hangpuffer frissítése késhet – és máris jön a recsegés.

DMI vs. PCIe mint chipsetbusz: QoS a gyakorlatban

Intel azért engedheti meg magának, hogy a HDA buszt a chipsetre helyezze, mert a CPU–PCH kapcsolatot biztosító DMI nem „sima” PCIe. A fizikai réteg ugyan PCIe-alapú, de a felette futó protokollréteg hardveres QoS (Quality of Service) funkciókat tartalmaz, különösen az izochron (időkritikus, folyamatos) adatfolyamok számára.

Ezek a QoS mechanizmusok lehetővé teszik, hogy a DMI garantáljon bizonyos sávszélességet és prioritást a késleltetésérzékeny forgalomnak. Így a HDA-n érkező audio stream, a chipset USB-vezérlőinek megszakításai, vagy a hálózati csomagok képesek „előnyt élvezni” a nagy tömegű, de kevésbé időkritikus forgalommal (pl. NVMe vagy SATA RAID) szemben. A gyakorlatban ez azt jelenti, hogy egy Intel platformon a chipsetre kötött hangrendszer kevésbé hajlamos hallható DPC latency tüskékre, még akkor is, ha a háttértár vagy a hálózat erősen terhelt.

AMD ezzel szemben a CPU–chipset kapcsolatnál szabványos PCIe-t használ. A PCIe önmagában is fejlett protokoll, de a klasszikus asztali implementációkban nincs olyan, a DMI-hez hasonló, kifejezetten platformszintű QoS-réteg, amely az audiohoz hasonló izochron forgalmat hardveresen priorizálná. Emiatt az AMD úgy döntött, hogy a HDA buszt nem a chipsetre, hanem közvetlenül a SoC-ra helyezi, ahol az közvetlenül az Infinity Fabric-hez kapcsolódik.

Az Infinity Fabric az AMD belső kapcsolóhálózata, amely a CPU-magokat, a memóriavezérlőt, az I/O blokkokat és egyéb komponenseket köti össze. Ennek protokollrétege tartalmaz fejlett forgalomszabályozási és QoS-mechanizmusokat, így a HDA forgalom itt sokkal jobban védett a külső PCIe-forgalom okozta torlódásoktól. Ez az oka annak, hogy az AMD a klasszikus HDA-s integrált hangot a CPU-ra tette, nem a chipsetre.

Az USB-s hangkodekek felemelkedése: Realtek ALC4080/ALC4082

A HDA specifikáció közel másfél évtizedig uralta az alaplapi hangot, de a professzionális és audiofil világban idővel megjelent az igény a 32 bites, 384 kHz-es PCM formátumokra, illetve a DSD (Direct Stream Digital) támogatására. A HDA sávszélessége és keretei mellett ezek már nehezen vagy egyáltalán nem voltak elegánsan megvalósíthatók, miközben az USB Audio Class szabvány és a hozzá kapcsolódó hardverek folyamatosan fejlődtek.

Intel ezért – a rendelkezésre álló információk alapján – képes volt arra, hogy a kodekgyártókat (pl. Realtek) az USB-alapú megoldások felé terelje. A Realtek ALC4080 és ALC4082 már USB-s audio kodekek, amelyek akár 32 bit/384 kHz PCM-et is támogatnak, és a HDA-s ALC1220S-hez képest lényegesen nagyobb formátumtámogatást kínálnak. A sávszélesség szempontjából az USB 2.0 (480 Mbit/s) bőségesen elég ezekhez a formátumokhoz, a kérdés inkább az, hogyan integrálják ezeket a kodekeket a platformba.

Intel oldalán a helyzet viszonylag egyszerű: az USB-s kodekeket a PCH által biztosított USB 2.0 portokra kötik, a DMI QoS pedig gondoskodik arról, hogy a hanghoz tartozó forgalom ne vesszen el a háttértár és a hálózat adatáradataiban. Az USB-s kodek így gyakorlatilag „elsőrendű állampolgárként” viselkedik a platformon, hasonlóan ahhoz, mintha HDA-n lógna.

Miért nehezebb ugyanez AMD-n, különösen Socket AM5-ön?

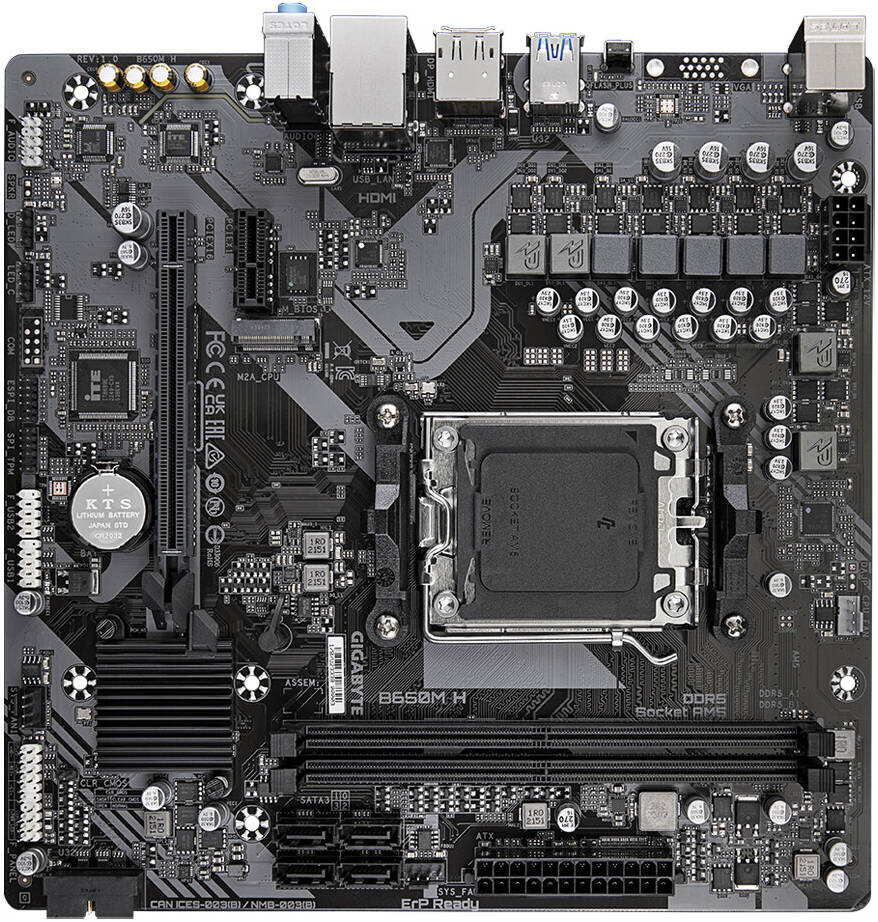

Socket AM5-ös alaplapokon, ahol USB-s audio kodeket használnak, a helyzet bonyolultabb. A legtöbb gyártó az USB-s kodeket az FCH (chipset) USB 2.0 portjaira köti. Mivel az FCH a CPU-val PCIe-alapú linken kommunikál, a hangforgalom is ezen a linken osztozik minden más chipsetes eszközzel: NVMe, SATA, hálózat, extra USB-portok stb.

Ha ez a PCIe-alapú chipsetbusz erősen terhelt – például nagy NVMe-másolás, hálózati forgalom, USB-s háttértárak párhuzamos használata mellett –, akkor a hanghoz tartozó USB-interruptok és adatcsomagok könnyebben szenvedhetnek késleltetést. Ez növeli a DPC latency tüskék kockázatát, ami a gyakorlatban pattogó, recsegő hangként jelenhet meg, különösen alacsony pufferbeállításoknál, valós idejű audiofeldolgozásnál (DAW, live monitoring) vagy játék közbeni nagy I/O-terhelésnél.

Fontos hangsúlyozni: ez nem azt jelenti, hogy minden AM5-ös, USB-s kodekes alaplap „rossz” vagy használhatatlan. A DPC latency problémák tipikusan egy adott driver, firmware vagy konkrét terhelési minta mellett jönnek elő. De architekturális szempontból az AMD-nek itt kevesebb mozgástere van, mert a chipsetbusz nem rendelkezik a DMI-hez hasonló, kifejezetten platformszintű QoS-réteggel.

Miért nem kötik az USB-s kodeket közvetlenül a Ryzen SoC-ra?

Elméletben a helyzet AMD-n sem reménytelen. Az AM5-ös Ryzen SoC maga is biztosít néhány USB-portot a saját, szilíciumon belüli USB host kontrollereiből, amelyek közvetlenül az Infinity Fabric-hez kapcsolódnak. Ha az USB-s hangkodeket ezek egyikére kötnék, akkor a hangforgalom a chipsetbusz megkerülésével, közvetlenül a SoC-on belül zajlana, hasonlóan ahhoz, ahogy a HDA működik.

A gyakorlatban azonban az alaplapgyártók jellemzően ezeket a SoC-ból érkező portokat a hátsó I/O panelen lévő nagysebességű USB 3.2 Gen 2 (10 Gbit/s) csatlakozókra kötik ki. Érthető üzleti és marketing szempontból: a dobozra sokkal jobban ráírható, hogy „x db 10 Gbit/s USB 3.2 Gen 2 port”, mint az, hogy „az integrált hangkodek közvetlen SoC-USB-n lóg”.

Innen nézve nehéz hibáztatni őket: miért „pazarolnának el” 10 Gbit/s-os, prémium sávszélességet egy olyan eszközre, amelynek valójában elég lenne 480 Mbit/s (USB 2.0)? A probléma az, hogy ezzel a hangkodek visszakerül a chipsetre, a PCIe-alapú buszra, és ezzel együtt a potenciális DPC latency problémák mezejére.

Alternatíva: maradni a HDA-n, de „felturbózva”

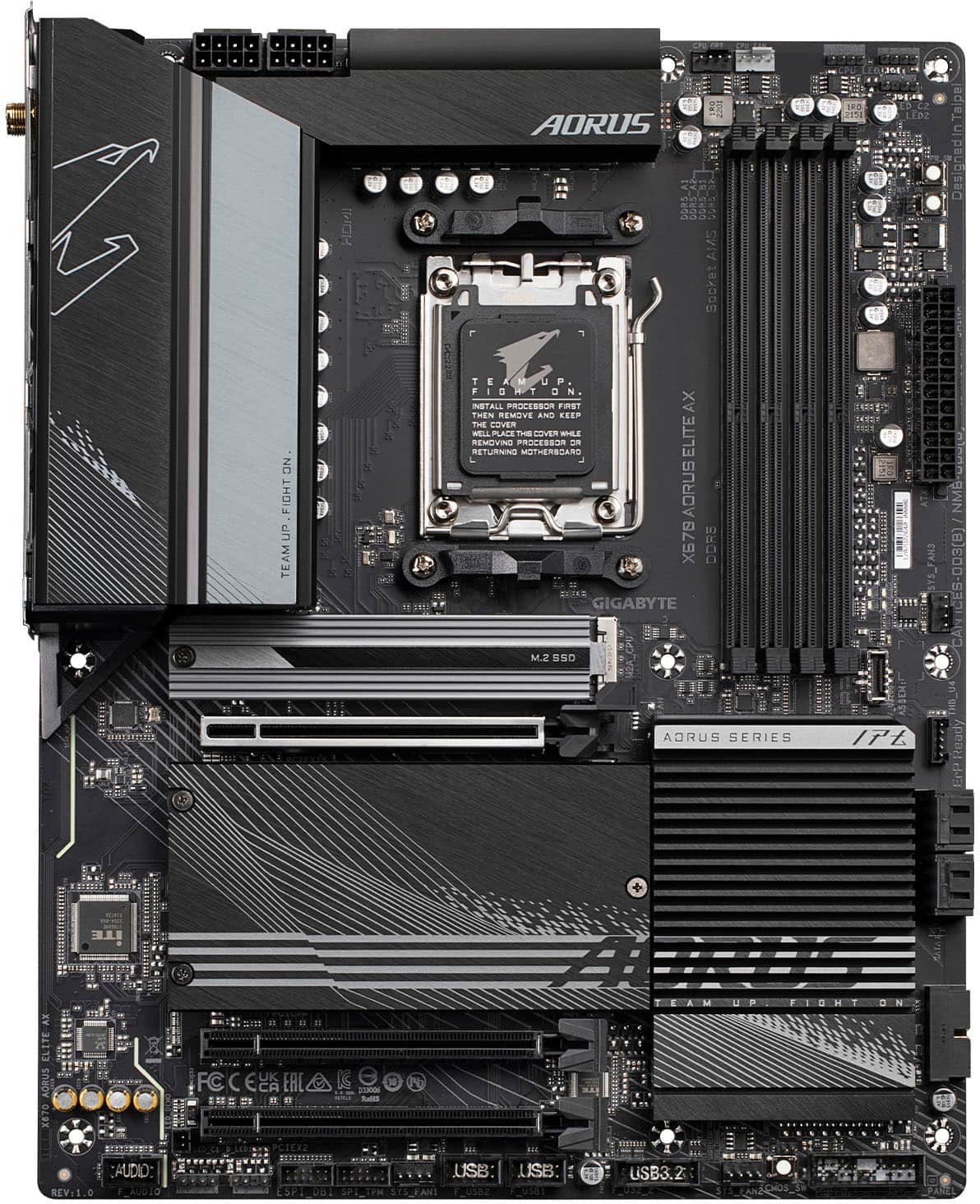

Az AM5-ös felsőkategóriás alaplapok között sok olyan modell van, amelyik egyszerűen nem kér az USB-s kodekekből. Ezek a lapok inkább a jól bevált, csúcsminőségű HDA kodekekre (pl. Realtek ALC1220S, ALC1220P) támaszkodnak, és a hangminőséget külső, dedikált DAC-okkal javítják tovább.

Gyakori megoldás, hogy az ALC1220 mellé egy magas jel–zaj viszonyú ESS Sabre DAC kerül a front kimeneti csatornára. Így bár a kodek maga „csak” 24 bit/192 kHz osztályban dolgozik, a front out csatornán a teljes jelút SNR-je elérheti a 120–130 dB körüli tartományt (a konkrét érték alaplapfüggő), ami a gyakorlatban bőven elég még igényes zenehallgatásra is. A natív 32 bites vagy DSD256 támogatásról le kell mondani, de sok felhasználó számára ez inkább papíron jelent előnyt, mint a mindennapi használatban.

Linux alatt ezek a HDA-s megoldások jellemzően nagyon jól támogatottak, az ALSA HDA driver évek óta kiforrott, a legtöbb Realtek kodekhez részletes quirk-táblák, jack-érzékelés, többcsatornás kimenet és bemenet támogatás érhető el. Egy jól megtervezett HDA + külső DAC kombináció sokszor stabilabb és kiszámíthatóbb, mint egy rosszul integrált USB-s kodek.

Mennyire valós probléma a DPC latency a mindennapokban?

Ahhoz, hogy a DPC latency tüskék ténylegesen hallható problémát okozzanak, több tényezőnek kell egyszerre teljesülnie:

• a chipsetbusz erősen terhelt (nagy NVMe-másolás, hálózati forgalom, USB-s háttértárak párhuzamos használata),
• valamelyik driver (tároló, hálózat, energiagazdálkodás, USB) rosszul kezeli a megszakításokat vagy túl hosszú DPC-ket futtat,
• a hangrendszer alacsony pufferrel, valós idejű jelleggel működik (pl. DAW, live monitoring, játék közbeni voice chat),
• az USB-s hangkodek a chipsetre kötve, a PCIe-alapú buszon keresztül kommunikál a CPU-val.

A legtöbb felhasználó tipikus böngészés, filmnézés, játék, zenehallgatás mellett valószínűleg soha nem találkozik hallható problémával, különösen, ha a rendszer driverei naprakészek és az alaplapgyártó nem spórolt túl sokat a tervezésen. Egy jól implementált ALC1220-as HDA megoldás a gyakorlatban a felhasználók túlnyomó többségének bőven elég, akár Linuxon, akár Windowson.

Ugyanakkor az USB-s, nagyfelbontású kodekek bevezetésének eredeti célja éppen az volt, hogy a vájt fülű audiofileket, zeneszerzőket, félprofi stúdiófelhasználókat szolgálják ki – azokat, akik alacsony pufferrel, valós idejű monitorozással, nagy felbontású anyagokkal dolgoznak. Számukra a platformszintű „plumbing”, azaz a buszarchitektúra, a QoS, a driver-minőség és az integráció módja nem elméleti kérdés, hanem a mindennapi munkát befolyásoló tényező.

Intel oldalán a DMI QoS miatt az USB-s kodekek chipsetre kötése viszonylag biztonságos út, míg AMD-nél az USB-s kodek ideális helye valójában a SoC-ból érkező USB-portokon lenne – még ha ez marketing szempontból kevésbé látványos is. Amíg az alaplapgyártók inkább a dobozon jól mutató USB 3.2 Gen 2 portszámot választják, addig az USB-s integrált hang AMD-n nagyobb eséllyel kerül olyan helyzetbe, ahol a DPC latency tüskék hallhatóvá válhatnak.

Összességében a kép árnyalt: az AMD SoC-first stratégiája technikailag nagyon elegáns, különösen a HDA integráció szempontjából, de az USB-s kodekek elterjedése új kompromisszumokat kényszerít ki. Intel PCH-központú dizájnja és a DMI QoS ezzel szemben kifejezetten kedvez az USB-alapú, chipsetre kötött hangmegoldásoknak. A felhasználó szempontjából a legfontosabb tanulság: ha valóban kritikus a hangstabilitás és az alacsony késleltetés, érdemes utánanézni, hogy az adott alaplap hogyan oldja meg az integrált hangot – HDA vagy USB, SoC vagy chipset –, mert a „plumbing” minősége legalább annyira számít, mint a kodek adatlapján szereplő bitmélység és mintavételezési frekvencia.
