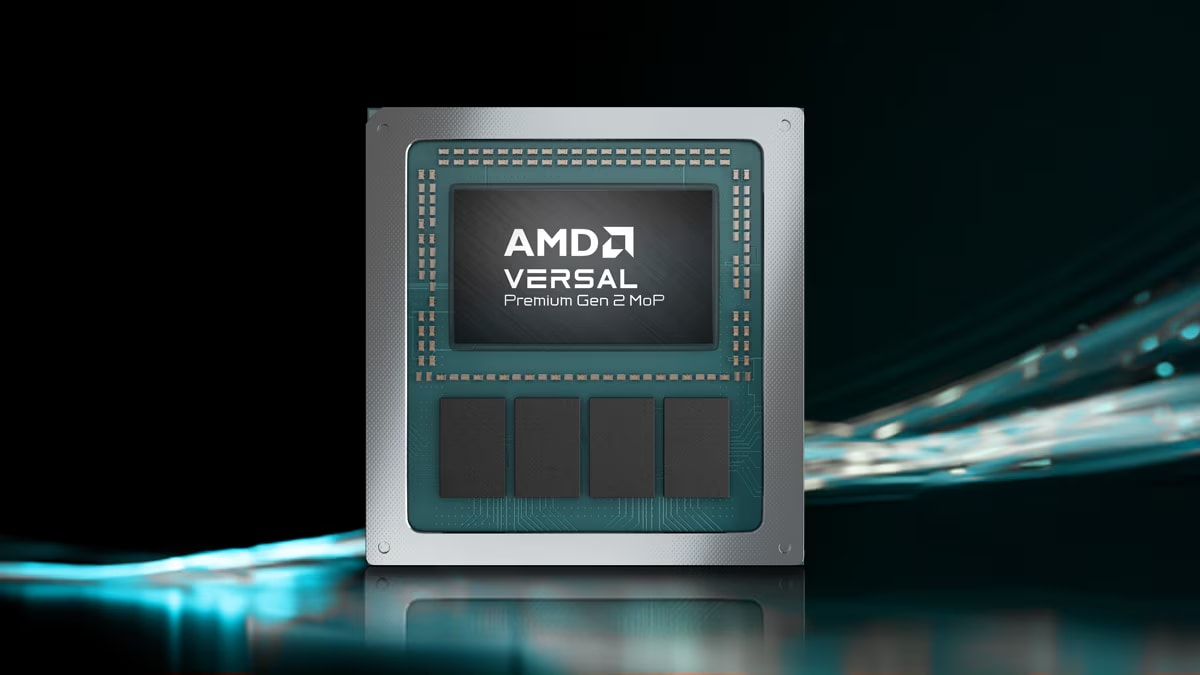

Az AMD Versal Premium Gen 2 Memory on Package (MoP) adaptív SoC családja egy olyan irányba tolja tovább a programozható logikát és a beágyazott nagy teljesítményű rendszereket, ahol a memória már nem külön alkatrész a nyomtatott áramköri lapon, hanem szerves része magának a toknak. A koncepció lényege, hogy legfeljebb 32 GB LPDDR5X memória kerül közvetlenül a Versal Premium Gen 2 lapka mellé, egyetlen tokozásba integrálva, akár 288 GB/s aggregált memória-sávszélességet biztosítva. Ez a megoldás az AMD szerint akár 60%-kal kisebb panelterületet igényel, mint a diszkrét LPDDR5X memóriamodulokra épülő kialakítások.

A Memory on Package architektúra célja, hogy megszüntesse azt a klasszikus kompromisszumot, amelyben a rendszertervezőknek a kívánt memória-sávszélesség, a rendelkezésre álló hely, a fogyasztás és az élettartam között kellett lavírozniuk. A memóriát a tokozáson belülre hozva a nagy sebességű jelvezetés a nyomtatott áramköri lapról a csipcsomagon belülre kerül, így csökken a jelutak hossza, a jelterjedési késleltetés, a jelminőségi kockázat és a tervezési komplexitás.

LPDDR5X a tokozáson belül: miért fontos ez?

Az LPDDR5X memória a mobil és alacsony fogyasztású rendszerekre optimalizált DDR generáció, amely magas adatsebességet kínál viszonylag alacsony feszültség és fogyasztás mellett. A Versal Premium Gen 2 MoP eszközök legfeljebb 9 000 Mb/s (9,0 Gb/s) adatsebességű LPDDR5X-t támogatnak. Ez a gyakorlatban azt jelenti, hogy a tokozáson belüli memóriabusz szélességétől függően áll össze a 288 GB/s körüli maximális sávszélesség, amely már HBM-szintű megoldások alsó tartományát közelíti, de jóval egyszerűbb és olcsóbb integrációval.

A tokozáson belüli LPDDR5X több szempontból is előnyt jelent a hagyományos, panelre ültetett LPDDR5X-hez képest:

• Rövidebb jelutak: a memória és a vezérlő közötti fizikai távolság minimális, ami javítja a jelminőséget és lehetővé teszi a magasabb adatsebességet stabilan.
• Egyszerűbb PCB-tervezés: a nagysebességű memória-nyomvonalak és a bonyolult impedancia-illesztés a csomagon belülre kerül, így a nyomtatott áramköri lap topológiája egyszerűbb, kevesebb réteget és kevesebb szigorú jelvezetési szabályt igényel.
• Kisebb helyigény: a memóriachipek nem foglalnak külön területet a panelen, ami kritikus a kompakt formátumoknál, például EDSFF moduloknál vagy 3U VPX kártyáknál.
• Előre validált interfész: a LPDDR5X interfész gyárilag validált, így a felhasználónak nem kell újra lefuttatnia a legkritikusabb jelintegritási és időzítési vizsgálatokat a memóriaoldalon.

Az eredmény: a rendszertervező a logikai funkciókra, a szoftverre és a rendszerarchitektúrára koncentrálhat, miközben a memória-alrendszer kockázatának jelentős része már az AMD oldalán le van kezelve.

Formátumok és beágyazott rendszerek: EDSFF, 3U VPX és telekom

A MoP megközelítés különösen azokban az alkalmazásokban vonzó, ahol a fizikai hely, a fogyasztás és a hőkeret szigorúan korlátozott, miközben a memória-sávszélesség iránti igény folyamatosan nő. Ilyenek például:

• EDSFF (Enterprise and Datacenter Standard Form Factor): ez a szabványosított, szerver- és adatközpont-orientált modulformátum jellemzően NVMe SSD-khez és gyorsítókhoz kapcsolódik. A MoP-os Versal kártyák lehetővé teszik, hogy nagy sávszélességű, alacsony késleltetésű adatfeldolgozó egységek férjenek el ugyanebben a szűk formátumban, külön külső memóriachipek nélkül.
• 3U VPX rendszerek: a katonai, repülőgépipari és ipari beágyazott rendszerekben elterjedt VPX szabvány 3U-s variánsa különösen szűk helyet biztosít. Itt a MoP segít abban, hogy a kártya a szigorú méret- és tömegkövetelmények mellett is nagy memória-sávszélességet kínáljon.
• Telekommunikációs és hálózati berendezések: a bázisállomások, edge routerek és más hálózati eszközök esetében a panelhely gyakran limitált, a hőkeret szűk, miközben a forgalom és az AI-alapú hálózatfelügyelet memóriaigénye nő. A MoP itt is csökkenti a tervezési kockázatot és a panelterületet.

A gyártó kifejezetten kiemeli a teszt- és mérőberendezéseket, a professzionális videószerkesztő rendszereket, illetve a VPX-alapú védelmi és biztonságos kommunikációs megoldásokat mint elsődleges célpiacokat. Ezekben az alkalmazásokban a nagy sávszélességű adatfolyamok (például több 4K/8K videócsatorna, nagysebességű jelanalízis vagy titkosított kommunikáció) és a hosszú életciklus-követelmények egyszerre vannak jelen.

CXL 3.1 és PCIe 6.0: nagysebességű kapcsolódás az EPYC CPU-khoz

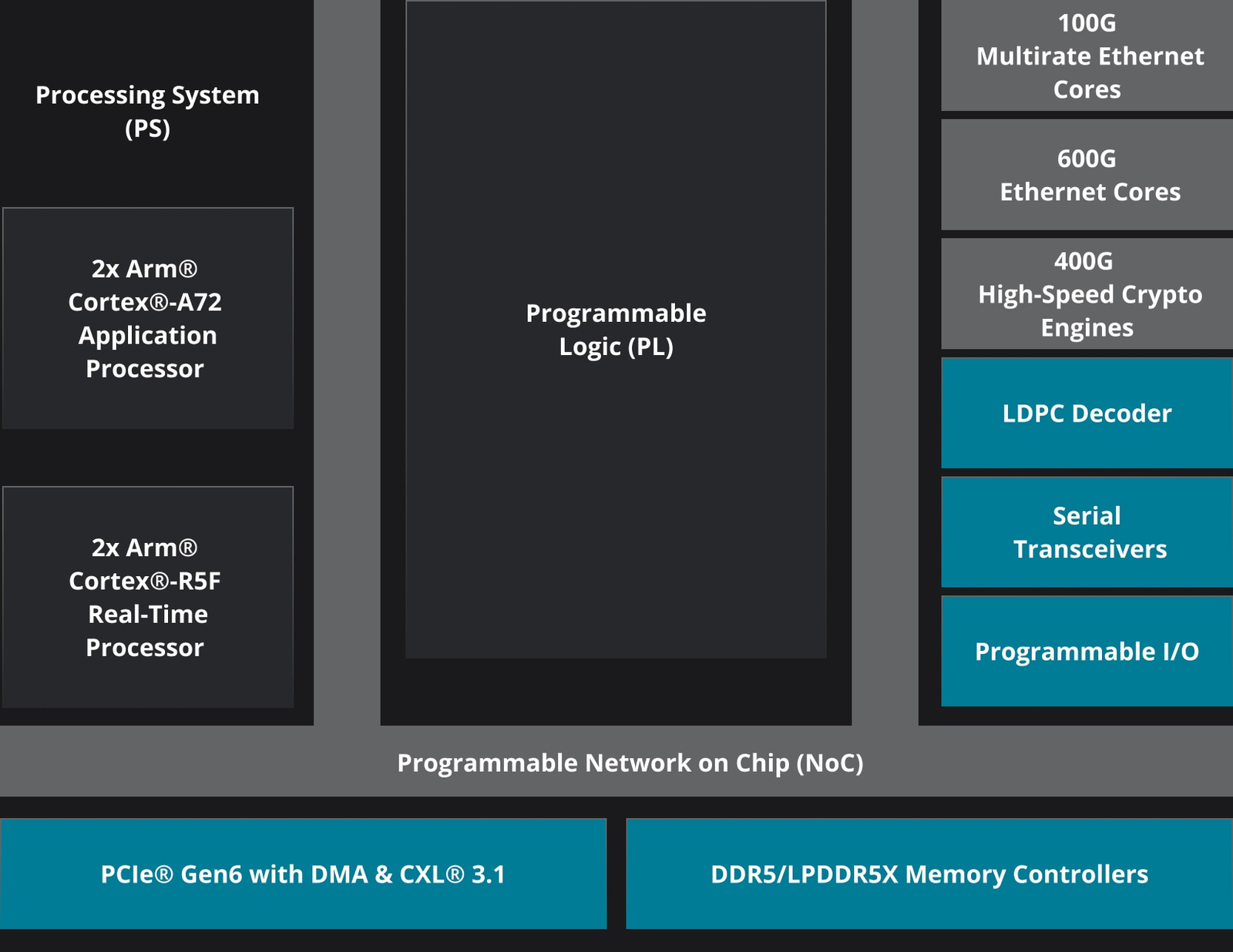

A Versal Premium Gen 2 MoP eszközök nemcsak a memóriát hozzák közelebb a logikához, hanem a külvilághoz való kapcsolódást is a legújabb szabványokra építik. A tokozáson belül hard IP formájában integrálják a CXL 3.1 és a PCI Express 6.0 vezérlőket, legfeljebb 64 Gb/s vonalsebességgel (ami PCIe 6.0 esetén 64 GT/s adatsebességnek felel meg PAM4 modulációval).

Ez több szempontból is kulcsfontosságú:

• Alacsonyabb késleltetés és kisebb CPU-terhelés: a hard IP-s megvalósítás dedikált logikát használ, így a PCIe/CXL forgalom kezelése nem terheli a programozható logikai erőforrásokat.
• CXL memória pooling és memória-bővítés: a CXL 3.1 támogatás lehetővé teszi, hogy a Versal MoP eszközök CXL-alapú memória poolokhoz vagy memória-expanziós modulokhoz kapcsolódjanak. Ez azt jelenti, hogy a tokozáson belüli LPDDR5X mellett további, CXL-en elérhető memória is bevonható a rendszerbe, rugalmasan skálázva a kapacitást.
• Szoros együttműködés AMD EPYC CPU-kkal: a nagysebességű PCIe 6.0/CXL kapcsolaton keresztül a Versal MoP gyorsítóként működhet az EPYC processzorok mellett, például adat-előfeldolgozásra, titkosításra, hálózati csomagfeldolgozásra vagy AI-inferenciára.

A CXL 3.1 különösen fontos a jövőbeli, memóriacentrikus architektúrák szempontjából, ahol a memória már nem szorosan egy-egy CPU-hoz kötődik, hanem megosztott erőforrásként jelenik meg a rendszerben. A Versal MoP ebben a modellben lehet adatfeldolgozó csomópont, amely saját, nagy sávszélességű LPDDR5X memóriáját és a CXL-en elérhető közös memóriát egyszerre használja.

Hosszú életciklus, ipari hőmérséklet-tartomány

A Versal Premium Gen 2 MoP adaptív SoC-ket kifejezetten olyan környezetekre szánják, ahol a folyamatos, 24/7 üzem, a szélsőséges hőmérsékleti viszonyok és a hosszú termékéletciklus alapkövetelmény. Az eszközök -40 °C és +110 °C közötti ipari hőmérséklet-tartományt támogatnak, ami alkalmassá teszi őket kültéri telekommunikációs berendezésekbe, repülőgépipari és védelmi rendszerekbe, illetve ipari automatizálási megoldásokba.

Az AMD 15+ éves életciklus-támogatást céloz meg ezeknél az eszközöknél. Ez különösen fontos a HBM-alapú megoldásokkal szemben, ahol a memóriatechnológia frissítési ciklusai jellemzően a nagy adatközponti ügyfelek igényeihez igazodnak, és rövidebb termékéletciklust eredményezhetnek. A LPDDR5X-alapú MoP megközelítés segít leválasztani a termék elérhetőségét a HBM gyorsabb generációváltásairól, csökkentve annak kockázatát, hogy egy hosszú távú projektet idő előtt újra kell tervezni memória-ellátási problémák miatt.

Biztonság: PCIe IDE, DDR titkosítás és 400G Crypto Engine

A modern beágyazott és adatközponti rendszerekben a biztonság már nem opcionális extra, hanem alapfunkció. A Versal Premium Gen 2 MoP eszközök több szinten is integrált védelmet kínálnak:

• PCIe Integrity and Data Encryption (IDE): a PCIe 6.0-ban bevezetett IDE funkció a linkréteg szintjén titkosítja és integritás-védelemmel látja el a PCIe-forgalmat. Ez különösen fontos olyan környezetekben, ahol fizikai támadások (pl. busz-lehallgatás, in-line eszközök) is reális fenyegetést jelentenek.
• DDR memória-titkosítás: az integrált memóriavezérlők hardveres titkosítást kínálnak a DDR/LPDDR memóriában tárolt adatokra. Ez a „data at rest” védelmet erősíti, és mivel hardveres megoldásról van szó, nem foglal el programozható logikai erőforrásokat, és jellemzően kisebb teljesítményveszteséggel jár, mint egy tisztán szoftveres megoldás.
• 400G High-Speed Crypto Engines: a beépített, nagy sávszélességű kripto-motorok akár 400Gbit/s nagyságrendű titkosított adatforgalom kezelésére képesek. Ez különösen a hálózati gyorsítók, titkosított adatkapcsolatok és védelmi kommunikációs rendszerek számára kulcsfontosságú, ahol a biztonság nem járhat jelentős sávszélesség-veszteséggel.

Ezek a funkciók együtt olyan platformot eredményeznek, amely egyszerre képes nagy teljesítményű adatfeldolgozásra és magas szintű biztonságra, különösen a „mission-critical” alkalmazásokban.

Fejlesztési környezet és idő a piacra jutásig

A MoP egyik legnagyobb gyakorlati előnye, hogy a fejlesztők számára jelentősen csökkenti a tervezési kockázatot és a piacra jutási időt. A tokozáson belüli LPDDR5X interfész előre validált, így a felhasználónak nem kell a nagysebességű memória-nyomvonalak szimulációjával, jelintegritási analízisével és a finom időzítési beállításokkal foglalkoznia. Ez kevesebb PCB-újratervezést, kevesebb prototípus-kört és alacsonyabb NRE (non-recurring engineering) költséget jelent.

A fejlesztők a már ismert AMD Vivado és Vitis eszközláncokra támaszkodhatnak. A Versal Premium Gen 2 MoP eszközök kompatibilisek a meglévő IP-blokkokkal és referenciatervekkel, így azok, akik már dolgoztak Versal vagy más Xilinx/AMD programozható logikával, minimális tanulási görbével válthatnak az új MoP variánsokra. A gyártó kiemeli, hogy a fejlesztés ma is megkezdhető a standard Versal Premium Gen 2 eszközökkel, a MoP variánsokra való átállás pedig a későbbiekben különösebb „rework” nélkül megoldható.

Összehasonlítás: MoP vs. HBM és diszkrét memória

Érdemes röviden összevetni a MoP megközelítést a két leggyakoribb alternatívával: a HBM-alapú és a diszkrét DDR/LPDDR memóriás rendszerekkel.

• MoP vs. HBM: a HBM (High Bandwidth Memory) jellemzően még magasabb sávszélességet kínál, 3D-stócolt memóriarétegekkel és széles buszokkal. Ugyanakkor a HBM integrációja bonyolultabb (interposer, speciális tokozás), drágább, és a termékéletciklus gyakran rövidebb, erősen adatközpont-orientált. A MoP LPDDR5X-szel alacsonyabb, de még mindig nagyon magas sávszélességet nyújt, egyszerűbb és költséghatékonyabb integrációval, hosszabb életciklusra optimalizálva.
• MoP vs. diszkrét DDR/LPDDR: a hagyományos, panelre ültetett memóriák rugalmasabbak kapacitás szempontjából, de nagyobb helyet foglalnak, bonyolultabb PCB-tervezést igényelnek, és nehezebb elérni velük a legmagasabb adatsebességeket stabilan. A MoP fix, legfeljebb 32 GB kapacitást kínál, cserébe kompaktabb, egyszerűbb és nagyobb sávszélességű megoldást ad.

A választás tehát az adott alkalmazás igényeitől függ: ahol extrém sávszélesség kell és a költség kevésbé kritikus, ott a HBM lehet a megfelelő; ahol a rugalmasság és az olcsóbb memória fontos, ott a diszkrét DDR/LPDDR maradhat; ahol viszont a kompakt méret, a magas sávszélesség, a hosszú életciklus és az egyszerűbb tervezés együtt számít, ott a Versal Premium Gen 2 MoP típusú megoldások kínálnak vonzó alternatívát.

Jövőbeli kilátások és alkalmazási trendek

A Memory on Package koncepció jól illeszkedik abba a tágabb iparági trendbe, amely a heterogén integráció és a chiplet-alapú architektúrák felé mutat. Ahogy a csíkszélesség-csökkentés egyre drágább és nehezebb, a teljesítménynövekedés egyre inkább abból származik, hogy különböző funkcionális blokkokat (CPU, GPU, FPGA, memória, I/O) egyre szorosabban, egyre kisebb fizikai távolságra integrálnak egymástól.

A Versal Premium Gen 2 MoP ebben a kontextusban egy olyan lépés, amely a programozható logikát és a nagy sávszélességű, alacsony fogyasztású memóriát hozza közelebb egymáshoz, miközben a CXL 3.1 és PCIe 6.0 révén nyitva hagyja az utat a további, külső memória- és gyorsítóerőforrások felé. Várhatóan a jövőben még szorosabb integrációk jelennek meg, akár többféle memória-technológia (pl. LPDDR + HBM) kombinációjával, de ezekről jelenleg csak általános iparági trendek alapján lehet beszélni, konkrét AMD-terveket a gyártó nem részletezett.

Ami biztosan látszik: a fizikai AI, a hálózati forgalom-analízis, a professzionális videófeldolgozás és a védelmi rendszerek egyre nagyobb mennyiségű adatot mozgatnak egyre szűkebb hely- és energia-keretek között. Ebben a környezetben a Versal Premium Gen 2 MoP típusú, tokozáson belüli memóriával rendelkező adaptív SoC-k egyre fontosabb szereplői lehetnek a következő generációs, nagy teljesítményű beágyazott rendszereknek.

Az AMD tájékoztatása szerint a standard Versal Premium Gen 2 eszközök már elérhetők, a MoP variánsok mintavételezése pedig a tervek szerint 2026 végén indul, a sorozatgyártású szállítások pedig a következő év második felére várhatók. Ez időt ad a fejlesztőknek, hogy a jelenlegi Versal platformokon megkezdjék a tervezést, és a MoP-ra való átállást fokozatosan, alacsony kockázattal valósítsák meg.
